Descripción del producto:

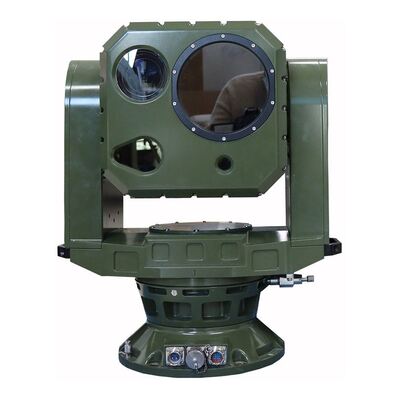

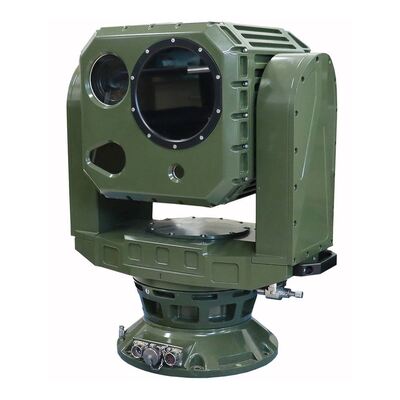

La plataforma giratoria fotoeléctrica de doble banda de alta resistencia HP-DMA35BLIE--TVC6516-2150-LRF10K es un sistema de detección fotoeléctrica de largo alcance desarrollado de forma independiente, que puede integrar módulos de detección multiespectral como cámara visible de alta definición, imágenes térmicas no refrigeradas, etc. , se pueden instalar módulos de telémetro láser y otros módulos según sea necesario para realizar las funciones de detección, ubicación, seguimiento, identificación y seguimiento de objetivos en todo clima, todo el tiempo y todas las dimensiones, el modelo de utilidad puede aplicarse ampliamente a la prevención de seguridad tridimensional de áreas clave y objetivos clave como la defensa fronteriza y costera, bases militares, aeropuertos, puertos, instalaciones nucleares, biológicas y químicas, aplicaciones montadas en vehículos, aplicaciones montadas en embarcaciones, etc.
El producto adopta un diseño esférico, fuerte resistencia al viento, baja agitación, imágenes estables y claras; adopta un diseño de estructura dividida hacia arriba y hacia abajo, se puede empacar y transportar de forma independiente y dispersa el peso de toda la máquina, mejora en gran medida la capacidad de transporte del producto en el entorno de terreno complejo; el uso del diseño modular, de acuerdo con los requisitos del cliente, la colocación flexible de canales de detección, la selección flexible de la configuración óptica, con el fin de cumplir con los requisitos de detección, identificación e identificación en diversas condiciones climáticas como oscuridad total y niebla, lluvia, nieve, etc., el compartimento de la bola se puede llenar con nitrógeno hasta el nivel de protección IP67 y puede funcionar de forma fiable en el entorno hostil en el campo durante mucho tiempo.
Características:
- Fuerte capacidad de carga: puede soportar una cámara de luz visible de gran aumento, un termógrafo de refrigeración de gran apertura, para lograr la observación de objetivos de ultra largo alcance;
- Ancho de espectro de detección: integración de luz visible de alta definición, imágenes térmicas de onda media, las ventajas de la detección de doble banda se complementan, combinando la detección activa y pasiva, el procesamiento de fusión de datos de múltiples fuentes, de modo que el objetivo no se pueda ocultar, para satisfacer las necesidades de monitoreo diurno y nocturno, en todo clima;
- Velocidad de giro rápida: la velocidad de rotación es de hasta 80 °/s, la aceleración es de hasta 100 °/s 2, el arranque y la parada son rápidos, la operación es suave, es útil para capturar y rastrear el objetivo en movimiento rápidamente;
- Amplia cobertura: rango de rotación de azimut 0 ° ~ 360 °, rango de rotación de cabeceo -90 ° ~ + 90 °, para lograr una detección sin ángulo muerto, cobertura total dimensional;
- Alta precisión de control: el codificador de ángulo de precisión con sistema de control servo de bucle cerrado de alta precisión, precisión de posicionamiento de hasta 0,02 °, unidad de procesamiento de imágenes de alto rendimiento con mecanismo de control de enfoque de alta precisión, para lograr un enfoque automático preciso;
Parámetros técnicos:
|
Modelo
|
HP-DMA35BLIE-TVC6516-2150-LRF10K |
|
Cámara térmica
|
1. Detector: detector no refrigerado FPAVOx de 5ª generación
2. Longitud de onda: 7,5～14 μm
3. NETD: 40mK
4. 31 ~ 155 mm, zoom óptico continuo 5x
5. Control de la lente: Zoom eléctrico; Enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A, admite múltiples modos de disparo, preciso y de alta velocidad; Modo 3CAM y estructura óptica AS + DOE, alta transmitancia infrarroja, el proceso de zoom no tiene enfoque virtual y el eje es pequeño
6. Mejora de la imagen: Tecnología de mejora de imagen digital SDE, mejora los detalles de la imagen, admite el ajuste de mejora de imagen térmica de nivel 255
7. Polaridad de pseudocolor: 16 imágenes de pseudocolor, polaridad negro caliente/blanco caliente
8. Parámetros de la imagen: control automático de ganancia AGC, ajuste de brillo y contraste
9. Duplicación electrónica: 1,0 ~ 8,0 × duplicación continua (longitud de paso 0,1), compatible con la duplicación de relé óptico electrónico, compatible con el diagrama global de ojo de halcón
10. Corrección de errores: soporte para corrección de errores
11. Corrección de imagen: soporte para corrección manual, corrección de fondo,
intervalo de tiempo de corrección automática, parámetros de corrección gamma ajustables
12. Protección contra la luz brillante: admite la protección contra daños solares
13. Matriz de detectores: 640 × 512
14. Campo de visión: 20 . × 15 .～4 . ×3.
|
|
Distancia de detección
(Térmica)
|
Barco pequeño (2,3×2,3 m): 13 km Humano (1,8×0,5 m): 4,8 km |
|
Distancia de reconocimiento
(Térmica)
|
Barco pequeño (2,3×2,3 m): 3,4 km Humano (1,8×0,5 m): 1,3 km |
|
Distancia de identificación
(Térmica)
|
Barco pequeño (2,3×2,3 m): 1,7 km Humano (1,8×0,5 m): 0,6 km |
|
Cámara diurna
|
1. Tipo de sensor: CMOS de nivel de estrella de iluminación ultra baja retroiluminado
2. Iluminancia mínima: Color: 0,0005 lux; blanco y negro: 0,0001 lux; 0 Lux (IRON)
3. Lente: zoom óptico continuo de 8 ~ 500 mm 62x, zoom eléctrico Mega HD; Enfoque manual/automático, algoritmo de enfoque activo adaptativo 3A, admite múltiples modos de disparo, preciso y de alta velocidad.
4. Procesamiento de imágenes: soporte para balance de blancos, obturador electrónico, fotograma
acumulación, compensación de contraluz, supresión de luz fuerte, reducción de ruido digital 2D/3D, anti-vibración electrónica, amplio rango dinámico, deriva de onda de calor
supresión.
5. Tipo de luz de paso diurno-nocturno: 0,4-0,75 um ventana espectral amplia visible y
0,8-0,95 um ventana espectral infrarroja cercana
6. Píxel: 1920×1280
Soporte de niebla de transmisión electrónica, niebla de transmisión óptica
|
|
Distancia de detección
(Cámara diurna)
|
Barco pequeño (2,3×2,3 m): 18 km Humano (1,8×0,5 m): 8 km |
|
Distancia de reconocimiento
(Cámara diurna)
|
Barco pequeño (2,3×2,3 m): 11 km Humano (1,8×0,5 m): 5 km |
|
Distancia de identificación
(Cámara diurna)
|
Barco pequeño (2,3×2,3 m): 5,5 km Humano (1,8×0,5 m): 2,5 km |
|
Telémetro láser
|
1. Rango: 100 a 10000 metros
2. Precisión de alcance: ± 3 m
3. Frecuencia de alcance: 0,2 Hz
4. Longitud de onda del láser: 1570 nm
5. Seguro para los ojos.
|
|
Audio y video
|
1. Resolución: 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 288; 352 × 240
2. Resolución visible: 2592 × 1520; 2560 × 1440; 1920 × 1080; 1280 × 1024; 1280 × 960; 1024 × 768; 1280 × 720; 704 × 576; 640 × 512; 640 × 480; 400 × 300; 384 × 288; 352 × 240
3. Codificación de video: H. 265/h. 264/ MJPEG, soporte de múltiples flujos
4. Velocidades de video: 32 KBPS a 16 Mbps
5. Codificación de audio: G. 711A/g. 711U/G726
6. Giro de imagen: derecha/izquierda/arriba/abajo/diagonal
7. Configuración OSD: Admite el nombre del canal, la hora, PAN, el ángulo del campo de visión, la configuración de la visualización OSD de la distancia focal, admite la configuración del nombre de la posición preestablecida
|
|
Función inteligente
|
1. Alarma de detección de incendios: Nivel de umbral 255, tamaño del objetivo, número de objetivo 1-16 se puede configurar, selección automática de la visualización del objetivo más prominente, seguimiento en caliente
2. Análisis de inteligencia: soporte de detección de intrusiones, detección de cruce de fronteras,
detección de área de entrada/salida, detección de movimiento, detección de merodeo, personas
reunión, movimiento rápido, seguimiento de objetivos, elementos dejados atrás, elementos tomados;
Detección de objetivos humanos/vehículos, detección de rostros; y soporte de 16 regionales
configuraciones; soporte de detección de intrusiones, función de filtrado humano, vehículo; soporte de función de filtrado de temperatura objetivo
3. Seguimiento automático: el seguimiento de una sola escena admite el seguimiento de múltiples escenas, el seguimiento panorámico admite el seguimiento de enlace de alarma
4. Fusión de información inteligente: soporte de fusión de información inteligente AR 512,
soporte de punto de fuego, información de identificación de video de análisis inteligente, soporte de ángulo de azimut, campo de visión, distancia focal, fusión de información múltiple
5. Fusión de imágenes: admite 18 tipos de modo de fusión de doble luz, admite la función de imagen en imagen
6. Gestión de alarmas: Soporte de carga de captura de alarma
|
|
Función mejorada
|
1. Función de alcance: soporte de alcance pasivo; soporte de alcance láser opcional
2. Protección contra luz fuerte: soporte, función de protección contra quemaduras solares
3. Corrección de temperatura: diseño no térmico, la nitidez de la imagen no se ve afectada por la temperatura
4. Modo de escena: soporte de escena multiconfiguración, adaptación a diferentes aplicaciones ambientales
5. Ajuste de enfoque automático: soporte de ajuste remoto de parámetros de precisión de enfoque automático, adaptación a diferentes escenarios
6. Crucero diurno-nocturno: grupos de crucero diurno-nocturno con diferentes preajustes, crucero diurno 1-40 preajustes, crucero nocturno 41-80 preajustes, de acuerdo con el estado de la luz automáticamente
|
| |
cambiar el día y la noche, adaptarse a diferentes escenarios espacio-temporales
7. Servo de lente: soporte de preposición de lente, retroceso de distancia focal, función de posicionamiento de distancia focal
8. Memoria de apagado: soporte para restaurar la posición de pre-apagado, el estado de pre-posición, el estado de crucero, el estado de escaneo de línea
9. Apagado y encendido: soporte
10. Función de diagnóstico de la cámara: soporte de alarma de red, soporte de alarma de conflicto de IP, soporte de alarma de acceso ilegal (el número de acceso ilegal, el tiempo de bloqueo se puede configurar),
soporte de alarma anormal de tarjeta SD (el espacio de la SD es insuficiente, error de la tarjeta SD, sin tarjeta SD), alarma de bloque de video, anti-daños solares (el umbral de soporte, el tiempo de bloqueo se puede configurar)
11. Gestión del ciclo de vida: función de registro del índice de salud, soporte del tiempo de trabajo, tiempos de obturación, temperatura de trabajo, temperatura límite, etc.
12. Mantenimiento remoto: con consulta de fallas, autoexamen, función de reinicio remoto; actualización en línea, actualización remota
13. Configuración de fotogramas clave: soporte de intervalo de fotogramas clave ajustable de 100 niveles
14. Archivo de configuración: Admite la función de importación y exportación de archivos de configuración
15. Acceso web: soporte de configuración de función completa WEB, actualización en línea remota
|
|
Control de seguridad
|
1. Soporte de alarma de acceso ilegal: el número de acceso ilegal, el tiempo de bloqueo se puede configurar
2. Admite tres niveles de gestión de derechos de usuario, administradores, operadores, usuarios ordinarios
3. Modo de seguridad: nombre de usuario y contraseña autorizados, soporte de lista blanca y lista negra de IP, lista blanca y lista negra de Mac
4. Bloqueo de inicio de sesión de usuario
|
|
Plataforma giratoria Se rvo
|
1. Estructura: esférica, forma de superficie de forma libre multidimensional, baja resistencia al viento, fuerte anti-vibración, puede resistir 12 fuertes vientos
2. Dos ejes de dos marcos, diseño dividido hacia arriba y hacia abajo, puede ser embalaje independiente de transporte, combinación rápida
3. Ventanas: Ventanas dobles/triples, sensores de 2/3 bandas, limpiaparabrisas
4. Rango de nivel: rotación continua N × 360 °, después de un fallo de alimentación se puede bloquear mecánicamente
5. Rango de inclinación: -90 ° ~ + 90 °, con función de límite suave, el programa se puede configurar
6. Velocidad de rotación: nivel 0,01 ° ~ 80 °/s, inclinación 0,01 ° ~ 60 °/s
7. Aceleración: 100 ° S 2 nivel, 100 ° S 2 inclinación
8. Adaptación de velocidad: con función de cambio de velocidad de inducción inteligente, soporte de función de adaptación de velocidad de distancia focal de la lente
9. Modo de conducción: adopta un motor síncrono de imán permanente de tierras raras de alto par de accionamiento directo, arranque y parada de alta velocidad
10. Precisión de posicionamiento: mejor que 0,02 °
11. Tiempo de ubicación: menos de 4 s
12. Ajuste cero: soporte para ajuste cero horizontal e inclinación
13. Crucero preestablecido: 3000, admite 16 rutas de crucero, cada una puede admitir 256 posiciones preestablecidas
14. Escaneo de ruta: Admite crucero de punto preestablecido, crucero diurno y nocturno, escaneo de línea, escaneo de marco, escaneo de piel de manzana, la velocidad de escaneo se puede configurar
15. Vigilancia: escaneo de posición preestablecida/patrón/escaneo de crucero/escaneo vertical/escaneo de marco/escaneo panorámico/escaneo de cáscara de manzana/escaneo de ventilador horizontal
16. Protección del motor: bloqueo de la plataforma giratoria y protección de giro, alta fiabilidad
|
| |
17. Estabilización de imagen giroscópica: estabilización giroscópica de dos ejes opcional, cabeceo y balanceo ≤ ± 10 °, período superior a 6 segundos, precisión de estabilización los ≤2 mrad
(RMS)
|
|
Interfaz eléctrica
|
1. Interfaz de red: 1 vía RJ45, 10/100base-t adaptativo
2. Protocolo de red: soporte HTTP, HTTPS, FTP, SMTP, DNS, NTP, RTSP, RTCP, RTP, TCP, UDP, ICMP, protocolo de red DHCP; soporte de protocolo ONVIF y GB28181
3. RJ45-Ethernet
4. Desarrollo secundario: proporciona SDK gratuito, fácil de usar o desarrollo secundario conveniente
5. Interfaz física: Enchufe de aviación impermeable de aleación
6. Red óptica: (módulo de fibra incorporado opcional, salida de fibra monomodo, mejora anti-interferencia)
|
| Almacenamiento de video |
Tarjeta de memoria integrada de 256 GB |
|
Energía
consumo
|
1. Alimentación: con adaptador de alimentación de entrada ultra ancha, AC90V ~ 305V a DC48V
2. Consumo de energía: el consumo máximo de energía de la plataforma giratoria es inferior a 500 W y el consumo de energía estable es inferior a 150 W
|
|
Indicador ambiental
|
1. Temperatura de trabajo: -40 °C ~ + 60 °C
2. Temperatura de almacenamiento: -45 °C ~ + 70 °C
3. Humedad: < 90% Rh
4. Protección contra rayos: Circuito de interfaz con protección contra sobretensiones incorporada, 6000V
5. Niebla salina: en PH 6,5 ~ 7,2, pulverización continua 96 horas, sin cambios en la superficie
6. Clase de protección: IP66 (Cámara de bola hermética IP67)
|
| Peso de la dimensión |
Dimensiones: Ф424 mm × H544 mm
Peso total: ≤40 kg
|
Aplicaciones:
La cámara térmica de largo alcance Hope-Wish, modelo HP-, es una cámara de imágenes térmicas de vanguardia diseñada y fabricada en China, que ofrece un rendimiento excepcional en diversas ocasiones y escenarios de aplicación. Con un rango de detección de 5-10 km y un rango espectral de 7,5 μm a 14 μm, esta cámara térmica de larga distancia proporciona capacidades de imágenes térmicas fiables y precisas tanto para uso profesional como industrial.
Una de las principales ocasiones de aplicación de la cámara térmica de largo alcance Hope-Wish es la seguridad fronteriza y la vigilancia perimetral. Su tipo de sensor térmico PTZ y su amplio rango de inclinación de -45 ° a +90 ° permiten una monitorización completa de vastas áreas, detectando intrusiones o movimientos no autorizados desde una distancia significativa. La distancia mínima de enfoque de 5-10 km garantiza que incluso las firmas de calor más pequeñas se puedan capturar con claridad, lo que la hace ideal para operaciones militares y de defensa.
Además, esta cámara térmica de larga distancia se utiliza ampliamente en misiones de búsqueda y rescate. La avanzada tecnología de cámara de imágenes térmicas permite a los rescatistas localizar a las personas en entornos desafiantes, como bosques densos, montañas o durante operaciones nocturnas, donde la visibilidad es limitada. La capacidad de detección de largo alcance fiable mejora la eficiencia y la tasa de éxito de los equipos de rescate.
Las aplicaciones industriales también se benefician enormemente de la cámara térmica de largo alcance Hope-Wish. Se utiliza ampliamente para monitorear infraestructuras críticas como centrales eléctricas, tuberías y refinerías de petróleo para detectar sobrecalentamiento o posibles fallas antes de que causen fallas. Las imágenes térmicas precisas ayudan a los equipos de mantenimiento a realizar inspecciones oportunas y evitar costosos tiempos de inactividad.
Además, esta cámara de imágenes térmicas es valiosa en la observación de la vida silvestre y el monitoreo ambiental. Los investigadores y conservacionistas pueden rastrear los movimientos de los animales y estudiar su comportamiento sin perturbar el hábitat natural, gracias a la detección térmica de larga distancia no invasiva.
En general, la cámara térmica de largo alcance Hope-Wish modelo HP- es una herramienta versátil adecuada para diversos escenarios que requieren una detección precisa del calor a largas distancias. Su construcción robusta, el avanzado sensor térmico PTZ y el rango espectral excepcional la convierten en una opción preferida para aplicaciones de seguridad, rescate, industriales y ambientales en todo el mundo.
Empresa:
Hope Wish Photoelectronics Technology Co., Ltd. se estableció en la zona de alta tecnología de Jinan y cuenta con un equipo central de I+D para la investigación y el producto de tecnología de imágenes láser, detección de imágenes térmicas infrarrojas y seguimiento. Hope-Wish se centra en la investigación y el desarrollo de la tecnología de visión nocturna e imágenes multiespectrales, utilizando una variedad de tecnologías de análisis y procesamiento de imágenes basadas en inteligencia artificial para proporcionar a los usuarios soluciones integrales de sistemas optoelectrónicos en entornos de larga distancia, alta definición, inteligentes, multiusos, para todo clima y complejos.
Las soluciones de Hope-Wish cubren la defensa fronteriza/costera, anti-UAV, transporte inteligente, prevención de incendios forestales, protección ambiental, equipos fotoeléctricos individuales (portátiles, casco, puntería de armas), marina y otras industrias. Los productos desarrollados por Hope-Wish, con su excelente rendimiento, calidad confiable y atento servicio postventa, han sido ampliamente elogiados por usuarios de todo el mundo.
